best365英国体育在线GBT 1636表观堆积密度测定仪表观密度测定仪工作原理使用步骤

通常指用于测量粉体或颗粒材料在规定条件下堆积密度的仪器，其核心原理是通过测量材料在特定填充状态下的质量与体积之比来确定密度。根据当前行业标准，该类仪器的操作主要涉及‌松装密度‌和‌振实密度‌两种方法，均属于表观密度测定的范畴。‌

工作原理

表观堆积密度测定仪的工作原理基于以下两种主要方法：

‌松装密度测定‌：将粉体材料在无振动、无外力压实的条件下，从标准漏斗中自由流入已知容积的量筒中，刮平表面后称重。此方法反映材料在自然堆积状态下的密度，是评估流动性、包装体积的基础。‌

‌振实密度测定‌：将粉体装入量筒后，通过机械振动使颗粒间空隙减小，达到更紧密的堆积状态，再测量其质量和体积。该方法用于评估材料的填充潜力，对压坯成型和运输计算至关重要。‌

部分仪器采用‌静态容量法‌或‌压缩法‌，但自由落体填充结合刮平称重是化工、法。‌

使用步骤

以常见的松装密度测定为例，操作步骤如下（适用于聚氯乙烯树脂等塑料原料）：

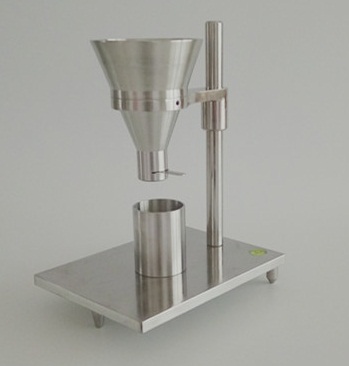

‌准备仪器‌：将表观密度测定仪放置在稳固、水平的工作台上，确保漏斗与受料器（量筒）同轴。量筒容积通常为100mL±0.5mL。‌‌准备样品‌：取干燥、均匀的试样约110–120mL，避免结块。‌

‌填充样品‌：用插板或挡料板封闭漏斗下口，将试样缓慢倒入漏斗中。‌

‌自由下落‌：迅速抽出插板，让试样自然、无振动地流入量筒，直至填满。‌

‌刮平表面‌：用直尺或刮板沿量筒口刮去多余的试样，确保表面平整。‌

‌称量计算‌：将量筒与试样一同称重，减去量筒自身质量，得到试样净质量。代入公式计算：

‌表观密度 (ρ) = (m₂ - m₁) / V‌

其中，m₂为量筒与试样总质量（g），m₁为量筒质量（g），V为量筒容积（mL）。‌

‌重复测试‌：每批样品至少进行三次平行测定，取算术平均值。若单次结果与平均值相对误差超过2%，需重新测试。‌

对于振实密度测定，需在上述步骤后，将量筒置于振实密度仪上，按标准频率和振幅振动规定次数，再重复刮平与称重步骤
